Displaydatenabfragemodul für Hall-Durchflusssensoren mit Modbus RS485 und 4 Eingängen

Beschreibung

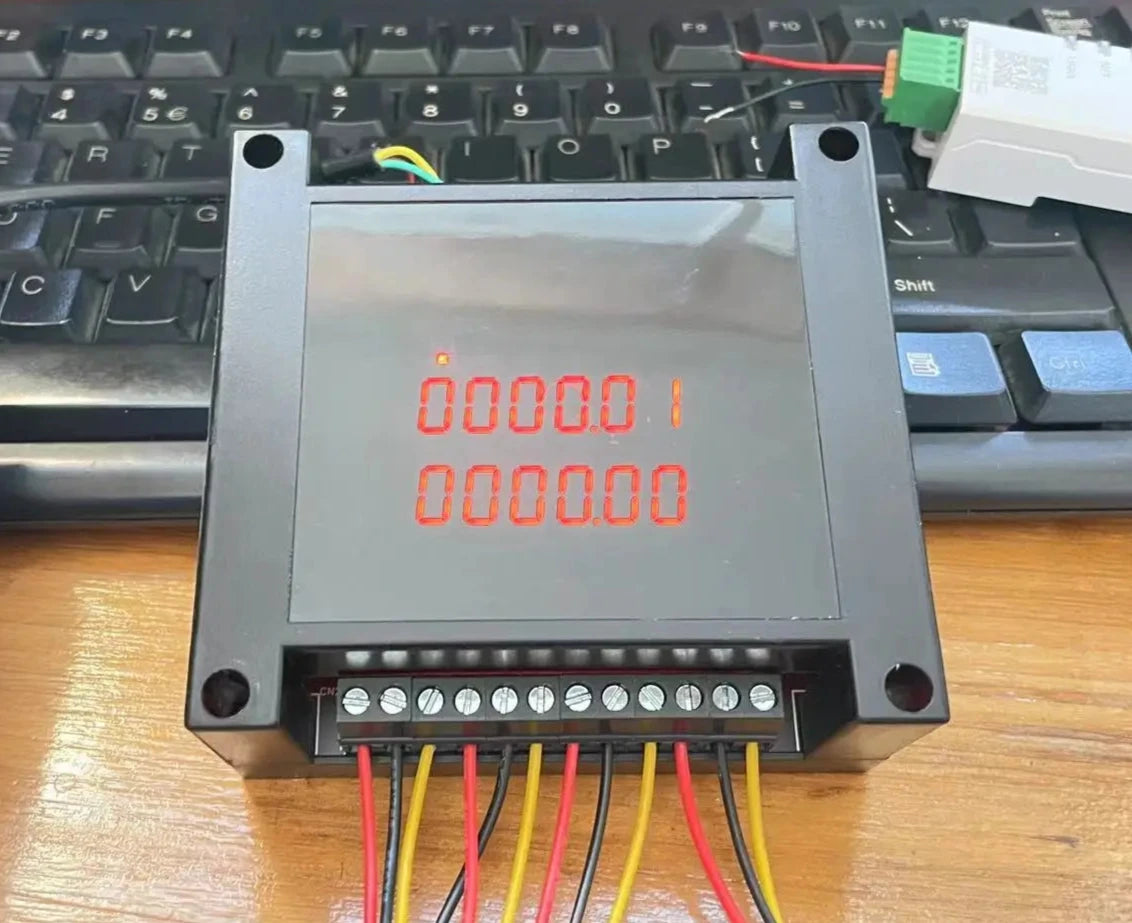

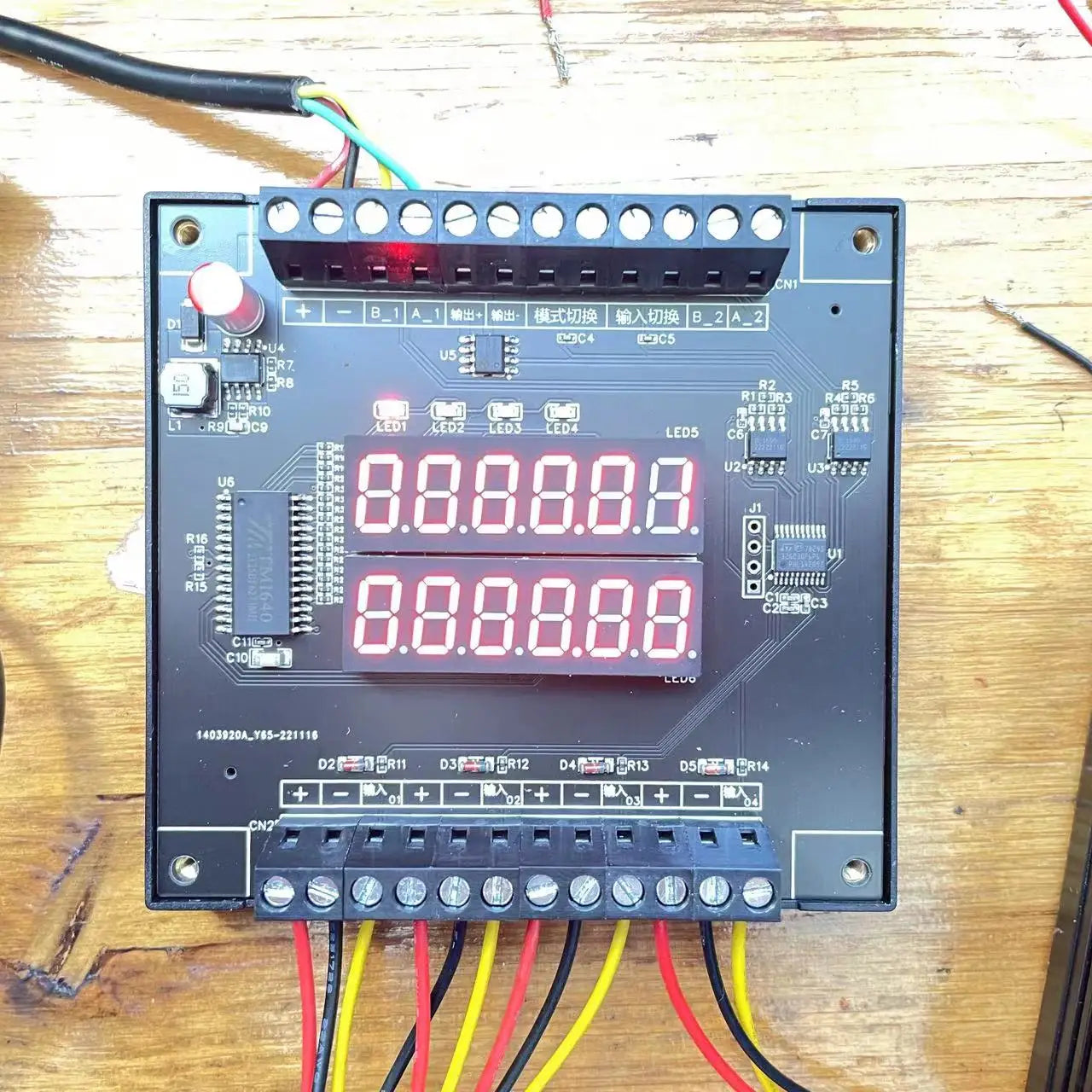

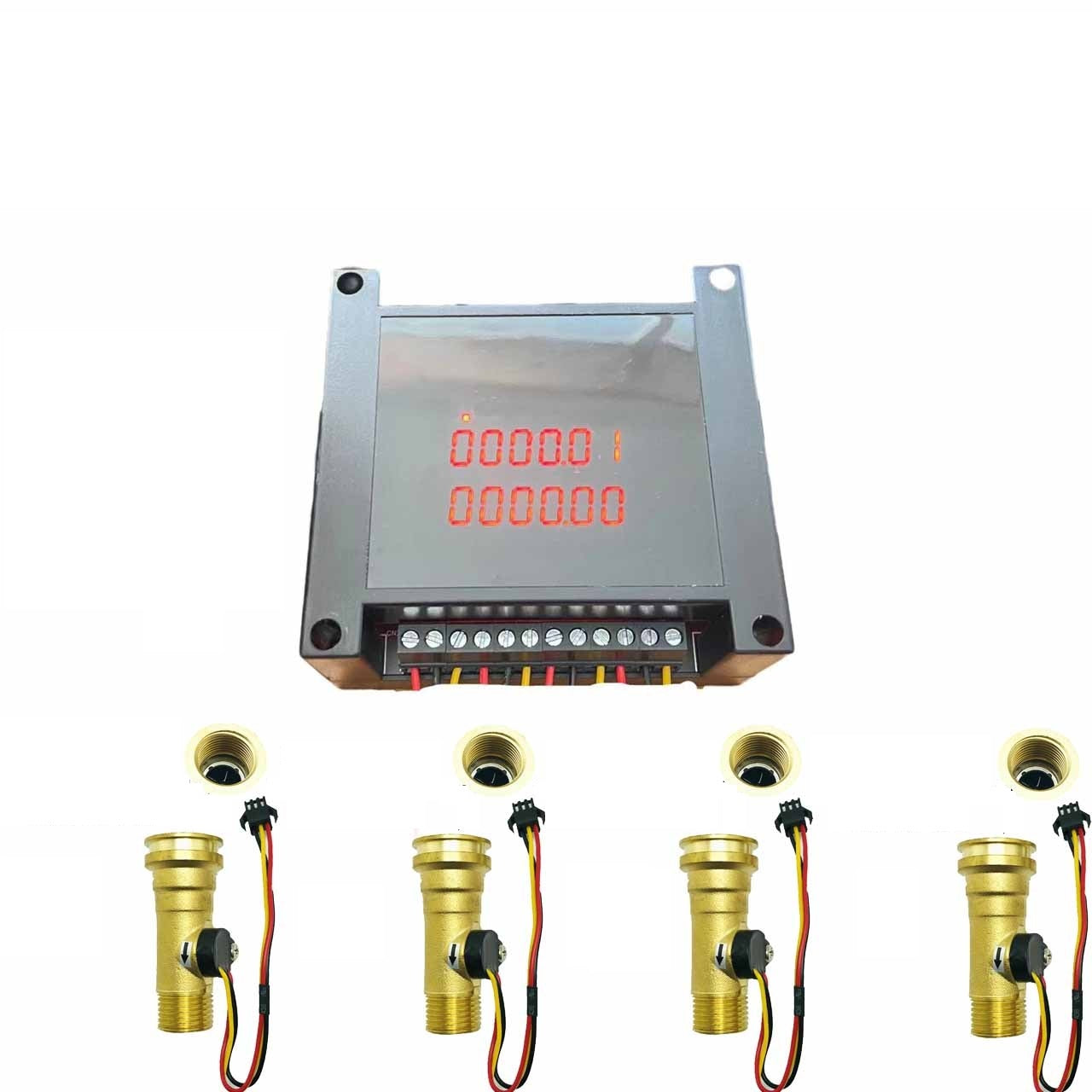

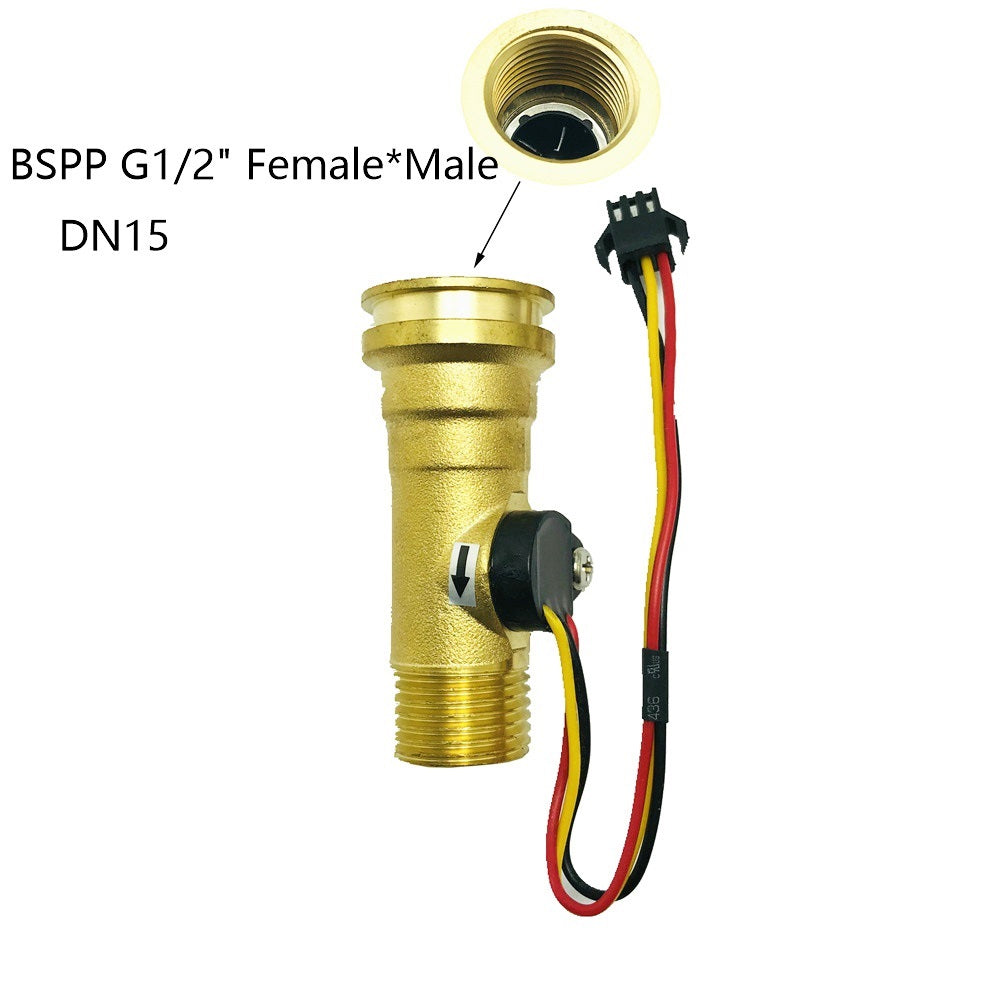

Das Display Data Polling and Processing Module (Mod X4M) ist für Hall-Durchflusssensoren konzipiert und ermöglicht nahtlose Datenkommunikation und -steuerung über das Modbus RS485-Protokoll. Das Modul unterstützt bis zu vier Eingänge und gewährleistet so eine präzise und effiziente Datenverarbeitung für industrielle Anwendungen. Seine vielseitigen Kommunikationsfunktionen machen es zu einem unverzichtbaren Werkzeug für die Integration von Durchflusssensordaten in größere Überwachungssysteme.

Produkteigenschaften:

• Konformität mit dem Modbus-Protokoll: Vollständig konform mit den Anweisungen des Modbus-Protokolls, unterstützt die Befehlscodes 0x03, 0x06 und 0x10 für eine robuste Datenkommunikation.
• Vielseitiger Spannungsbereich: Funktioniert in einem breiten Gleichspannungsbereich von 5–24 V, geeignet für verschiedene industrielle Umgebungen.
• Konfigurierbare Parameter: Beinhaltet einstellbare Baudrate, Geräteadresse und konstanten K-Wert des Durchflussmessers für eine benutzerdefinierte Einrichtung.
• Echtzeit- und kumulative Daten: Zeigt sowohl Echtzeit-Durchflussraten als auch kumulative Durchflussdaten für eine umfassende Überwachung an.
• Registerfunktionen: Enthält Adressen für Baudrate, Geräteadresse, Flusskonstanten und akkumulierte Flussdaten.
• Vorsichtsmaßnahmen: Das Gerät muss neu gestartet werden, damit die Parameteränderungen wirksam werden. Stellen Sie sicher, dass die Rohrleitungen geschlossen sind, bevor Sie den angesammelten Durchfluss löschen.

Spezifikationen:

Gebrauchsanweisung

Dieses Produkt entspricht den Anweisungen des MODBUS-Protokolls
Verfügbare Befehlscodes 0x03, 0x06, 0x10

Standardparameter des Geräts:
Baudrate: 9600 (dezimal)
MODBUS-Geräteadresse: 1 (dezimal)
Durchflussmesserkonstante K-Wert: 50 (dezimal)
Dieses Protokoll folgt den Anweisungen des MODBUS-Protokolls
Registeradresse Registerfunktion
0x0000 Baudrate
0x0001 Geräteadresse, kann auf 0x0001-0x00FE (Dezimal 1-254) geändert werden
0x0002 Sensorpuls K-Wert, der gelesene und geschriebene Wert ist das 10-fache des tatsächlichen Wertes
0x0003 Permanentes kumuliertes Durchfluss-Hochregister, Einheit, L
0x0004 Permanentes kumulatives Durchfluss-Tiefregister, Einheit, L
0x0005 Permanenter kumulativer Durchfluss dezimal, der Messwert ist das 100-fache des tatsächlichen Werts, Einheit, L
0x0006 Permanenter kumulativer Durchflussimpulswert
0x0007 Temporäres akkumuliertes Durchfluss-Hochregister, Einheit, L
0x0008 Temporäres akkumuliertes Durchfluss-Tiefregister, Einheit, L
0x0009 Temporärer kumulativer Durchfluss, Dezimalzahl, der Messwert ist das 100-fache des tatsächlichen Werts, Einheit, L
0x000A Temporärer kumulativer Durchflussimpulswert
0x000B Echtzeit-Durchfluss, Einheit: L/min, der Messwert ist das 100-fache des tatsächlichen Werts
0x000C Ausgangspunkt 1, Magnetventil 1 ansteuern, Eingang 0x00FF, einschalten, 0x0000, ausschalten
0x000D Ausgangspunkt 2, Magnetventil 2 ansteuern, Eingang 0x00FF, einschalten, 0x0000, ausschalten
Die Baudrate ist standardmäßig auf 9600 eingestellt und der Messwert ist 0. Wenn Sie die Baudrate ändern, ändern Sie die Parameter wie folgt. (Die Parameter, die geändert werden können, sind 0-3. Wenn die Dateneingabe kein Wert zwischen 0 und 1 ist, beträgt die Baudrate 9600, wird aber beim Lesen als geänderter Wert ungleich 0 angezeigt.)
Registerparameter Baudrate
0 9600
1 4800

Methode zur Änderung der Baudratenparameter:

1. Die Standard-Baudrate beträgt 9600 und der Messwert ist 0.
2. Wenn Sie die Baudrate ändern, ändern Sie die Parameter wie folgt. (Wenn Sie einen Wert eingeben, der nicht in der Tabelle steht, wird die Baudrate auf 9600 zurückgesetzt, aber beim Lesen wird angezeigt, dass der geänderte Wert nicht 0 ist.)
Vorsichtsmaßnahmen:
1. Nachdem Adresse, Baudrate, K-Wert und permanenter kumulativer Fluss geändert wurden, muss das Gerät neu gestartet werden, damit die Änderungen wirksam werden.
2. Bitte schließen Sie die Rohrleitung, bevor Sie den angesammelten Durchfluss entleeren, um zu verhindern, dass nach dem Entleeren Wasser durchfließt. Nach 60 Sekunden ändert sich der Wert. Wenn das Programm den Wert erneut ändert, kann der angesammelte Durchfluss nicht auf Null zurückgesetzt werden.
3. Der vorübergehend akkumulierte Durchfluss wird nach einem Stromausfall gelöscht und der permanent akkumulierte Durchfluss wird alle 60 Sekunden aufgezeichnet. (Die Änderung der Durchflussrate muss innerhalb von 60 Sekunden 1 l überschreiten, um aufgezeichnet zu werden.)
